Behälteröffnung Typ II
Ausführung:
Rohrstutzen zum Einschweißen in Wandungen oder Anschweißen an Rohr, mit Außengewinde, Schraubdeckel mit Innengewinde und Durchgangsöffnung und Einlegescheibe, Greiffläche des Schraubdeckels gerippt.
Rohrstutzen : PE / PP oder PVC, auf Anfrage auch in PVDF
O-Ring : EPDM
Einlegescheibe : Auf Wunsch in PE, PP, PVC, PVC-transp. oder Acrylglas. Auf Anfrage auch in PVDF lieferbar.
Anwendung:
vielseitige Anwendungsmöglichkeiten z.B. als Sichtstutzen, entnehmbare Einbauten, Rohrdurchführungen Reinigungsöffnung, Werkstoffübergang, Kontrollöffnung etc. für drucklose Behälter u. Apparate sowie Lüftungsanlagen.

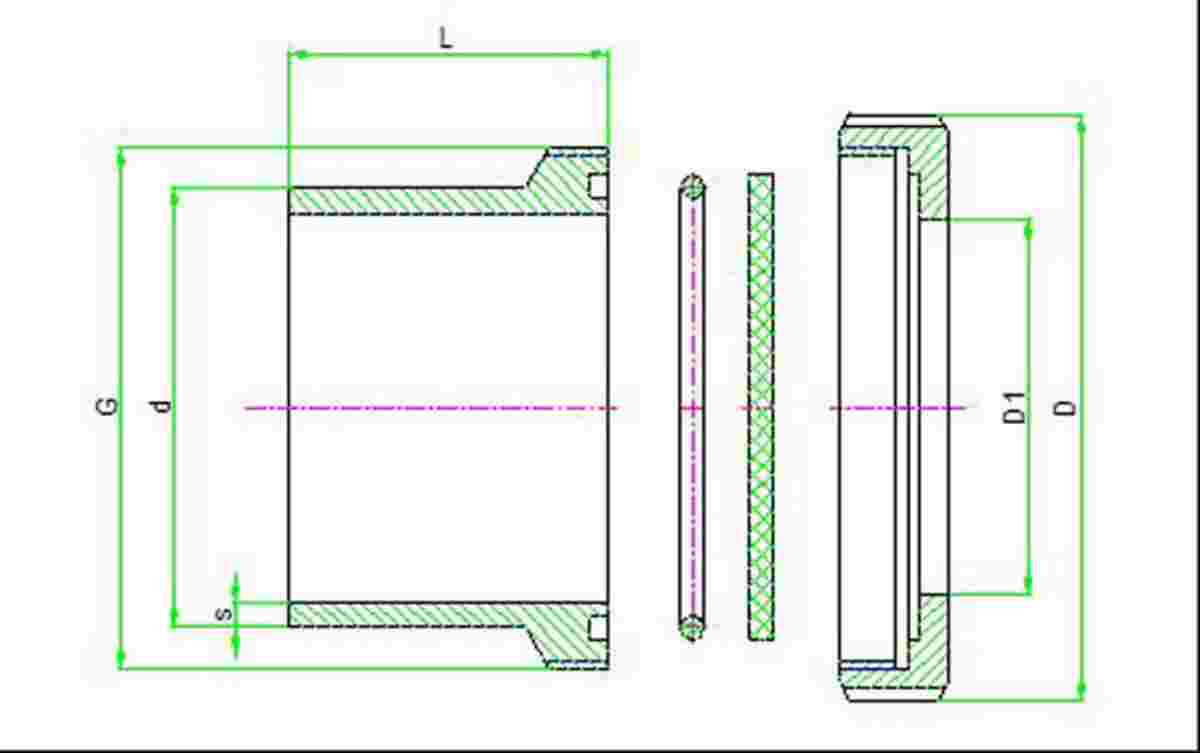

| Werkstoff | d | s | D | D1 | G | L | Artikelnummer |
|---|---|---|---|---|---|---|---|
| PP / PE | 110 | 6,5 | 145 | 94 | Rd 130 | 80 | 150BO23110 / 150BO24110 |
| PVC | 110 | 150BO21110 | 145 | 94 | Rd 130 | 80 | 45,00 |
| PP / PE | 160 | 9,4 | 185 | 130 | Rd 170 | 80 | 150BO23160 / 150 BO24160 |
| PVC | 160 | 150BO21160 | 185 | 130 | Rd 170 | 80 | 60,00 |
| PP / PE | 200 | 5,0 | 236 | 185 | Rd 220 | 80 | 150BO23200 / 150BO24200 |
| PVC | 200 | 150BO21200 | 236 | 185 | Rd 220 | 80 | 84,00 |
Maße in mm
Preis auf Anfrage.
Maßänderungen vorbehalten.
