Aufschweiß-Blockflansch

Ausführung:

Aus Halbzeug gefertigt, Lochbild gemäß DIN 2501 – PN10, mit ausgefrästen Sechskanttaschen und eingesetzten Edelstahl-Sechskantmuttern. Zum Aufschweißen auf ebene Flächen. ACHTUNG: Muss unbedingt auch innen dichtgeschweißt werden!

Anwendung:

Festflanschstutzen an drucklosen Behältern und Apparaten.

Werkstoffe:

PP-H, PE-HD. Andere Werkstoffe auf Anfrage.

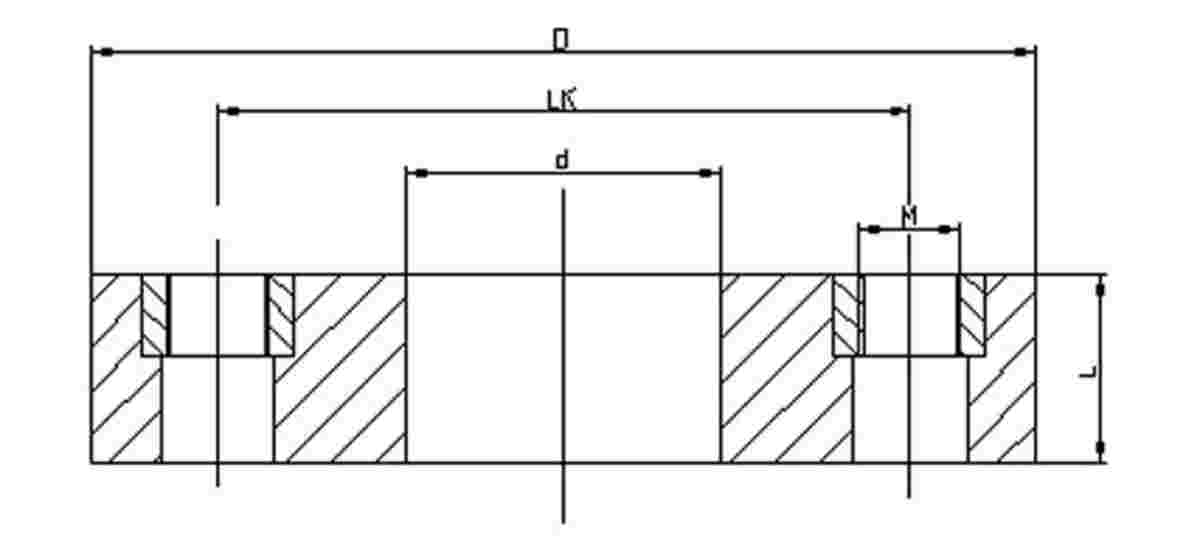

DN	d	Artikel-Nr.	Artikel-Nr.	D	L	LKØ
	mm	PP	PE	mm	mm	mm
40	50	150ABF3050	150ABF4050	150	30	110 4x M16
50	63	150ABF3063	150ABF4063	165	30	125 4x M16
65	75	150ABF3075	150ABF4075	185	30	145 4x M16
80	90	150ABF3090	150ABF4090	200	30	160 8x M16
100	110	150ABF3110	150ABF4110	220	30	180 8x M16
100	125	150ABF3125	150ABF4125	220	30	180 8x M16
125	140	150ABF3140	150ABF4140	250	30	210 8x M16
150	160	150ABF3160	150ABF4160	285	35	240 8x M20
150	180	150ABF3180	150ABF4180	285	35	240 8x M20
200	200	150ABF3200	150ABF4200	340	35	295 8x M20
200	225	150ABF3225	150ABF4225	340	35	295 8x M20
250	250	150ABF3250	150ABF4250	409	35	350 12x M20
250	280	150ABF3280	150ABF4280	409	35	350 12x M20
300	315	150ABF3315	150ABF4315	463	35	400 12x M20
350	355	150ABF3355	150ABF4355	515	35	460 16x M20
400	400	150ABF3400	150ABF4400	574	35	515 16 x M24
500	450	150ABF3450	150ABF4450	678	35	620 20 x M24
500	500	150ABF3500	150ABF4500	678	35	620 20x M24

Weitere Größen auf Anfrage.

Preis auf Anfrage.
